ファイバーレーザーマーカー

概要

高性能な3Dファイバーレーザーマーカー
3D・オートフォーカス等、機能が揃ったスタンダード機
ハイパワーモデルなら深堀も可能です

特長

  • 3D高性能マーキング可能

    3D対応ファイバーレーザーの為、±20mmの段差、
    凹凸面、曲面にマーキングが可能です。

  • オートフォーカスで操作が簡単

    ワンタッチオートフォーカス機能を標準搭載。
    焦点合わせの失敗によるマーキングミスを防ぎます。

  • 卓上設置型のコンパクトサイズ

    全面・側面扉の取り外しが可能。コンパクトながら、
    大きいワークも加工出来ます。

  • ステンレス・チタンにカラーマーキングが可能

    酸化被膜に働きかけ、特定の色のみを反射。
    これにより、着色することなく色がついて見えます。

  • ガルバノ方式のためスピーディな加工に対応

    ガルバノ方式の採用により、プロッター方式に比べ
    圧倒的にスピーディな加工に対応できます。
    加工範囲は150mm×150mmが標準になります。

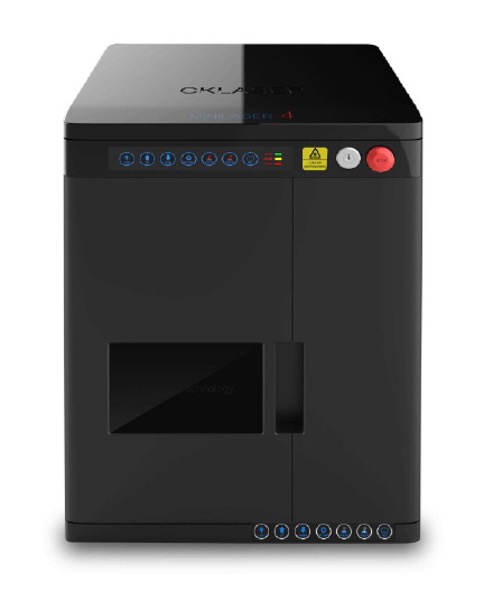

3Dファイバーレーザーマーカー
装置寸法(W×H×D): 554mm×600mm×752mm

主な使用用途

  • ステンレス、真鍮、銅、アルミニウム、チタン、タングステン、普通鋼等様々な金属が加工可能。
    そのため、金属部品・配管部品・精密部品・水栓金具・制御盤・工具・名刺ケース・マグカップ・
    キーホルダー・宝飾品等に加工可能です。
  • 金属面へのクロムメッキ剥離用途にもきれいに印字・加工が可能です。
  • 一部樹脂(ABS、PP)にも印字対応可能です。樹脂面へのメッキ剥離用途にも使用できます。

紹介動画

3Dファイバーレーザーマーカーでの加工サンプル

鉗子へのQRコード刻印

鉗子へのQRコード刻印

ハサミへのQRコード刻印

ハサミへのQRコード刻印

配管部品への型番刻印

配管部品への型番刻印

配管部品へのQRコード刻印

配管部品へのQRコード刻印

ステンレスにカラーマーキング

ステンレスにカラーマーキング

プリント基板に文字を刻印

プリント基板に文字を刻印

仕様

項目 LPタイプ 20W M7タイプ 20W M7タイプ 60W
レーザー出力 20W 60W
パルス繰り返し
周波数範囲
1~400kHz 1~4000kHz 1~4000kHz
パルス幅 200ns 2~350ns 2~500ns
レーザー波長 1064nm
加工範囲 150mm×150mm(標準)
フォーカス調整可能範囲 ±20mm
マーキング方式 XYZ軸3次元ダイナミックフォーカス
最小線幅 0.03mm
加工スピード 8000mm/s
使用可能温度 10℃~35℃
使用可能湿度 5%~75%
電源使用 単相110V/220V (オプション)
消費電力 <800W <1200W
冷却方式 空冷
本体外形サイズ 554mm×600mm×752mm

対応可能な材質などご質問がある方は、
お気軽にご相談ください

お見積り・販売は1つから対応可能です。
商材に関するお問い合わせ・技術相談はお気軽にご相談ください。

お見積り・販売は
1つから可能です

電子機材部へのお問い合わせは、
お問い合わせフォームにて承っております。
商材に関するお問い合わせ・技術相談は
お気軽にお寄せください。
