ドリル穴明機(ND)

概要

数値制御穴明機

XYZ軸精密制御を可能にしたサーボコントロール技術。
自社CNCや豊富なアプリケーション群、バックドリルなどの
オプション機能と高速スピンドルなど、システムを構成する
コア技術を一貫して自社開発。
さらなる高密度化へのニーズに、業界トップの技術力で応えます。

製品紹介

高精度と高生産性を高次元で両立

数値制御穴明機2

高い汎用性で、車載、高周波基板、バックドリルにも対応。
あらゆる生産現場で活躍する世界標準機。
従来の16万回転スピンドルと20万回転スピンドルが合体。
20万回転にもかかわらず、16万回転と同等以上の
トルクを持つ新型スピンドルが誕生しました。
前機種の6Yより業界トップクラスの省エネ力を
引き継いでいます。
電源容量12KVA・エア消費量600L/minを実現。

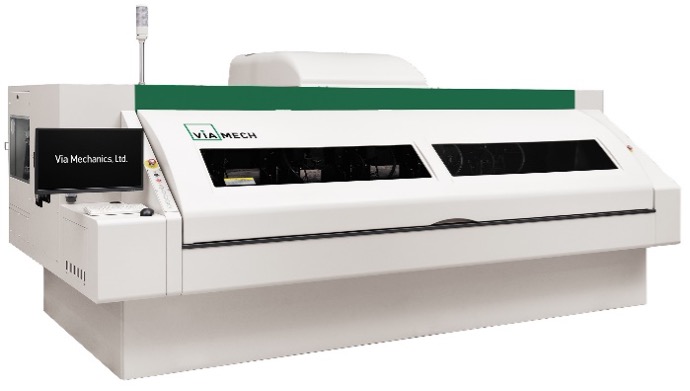

ND-6A2226

特長

  1. 1 驚異の汎用性!コストパフォーマンスに優れたベストセラー機
  2. 2 業界トップクラスの生産性と省エネルギー性能を実現

用途

  • HDI薄板多層基板
  • 車載基板
  • PCマザーボードの多層基板の量産穴明
  • 金属基板の量産穴明
  • 樹脂板の極小径量産穴明

ND-6JA2528

特長

  1. 1 大型多層基板や製品の多面取りによる生産コスト低減に対応
  2. 2 サーボ制御と機械一体設計が高速高精度加工を実現する大型高剛性構造を確立

用途

  • 大判HDI薄板多層基板
  • 大判PCマザーボードの多層基板の量産穴明
  • 大判金属基板の量産穴明
  • 大判樹脂板の極小径量産穴明

ND-6QA2126/6MA2126

特長

  1. 1 エアベアリング技術を応用したダイレクトドライブのZ軸構造により高速高精度を実現
  2. 2 XYZ軸のサーボ制御技術を生かして生産性を向上させるホバリング機能を標準搭載

用途

  • BGA、CSP、FC-BGA等のICパッケージ基板の量産穴明

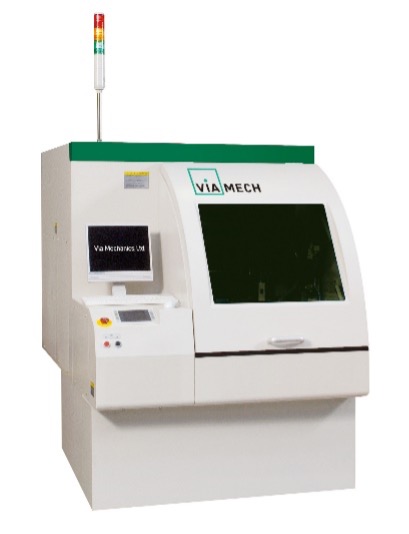

ND-1A221/1A281

特長

  1. 1 試作や多品種小ロット向け 単軸ドリル穴明機
  2. 2 ビジョンシステム搭載により、XYθ補正・バックドリル・フリップ加工など高精度加工が可能

用途

  • HDI薄板多層基板
  • PCマザーボードの多層基板の試作/多品種少量穴明
  • 金属基板の試作/少量穴明
  • 樹脂板の試作/小径少量穴明

数値制御穴明機のよくあるご質問

機械更新に際して、工場エアーの容量が心配です。
各機、省エアー設計です。6軸機でエアー消費量:600L/min、電源容量も12KVAで省電力です。
生産ロットが少ない製品が増えた事で、量産機の実質的稼働率が低下しています。
ND-1A221で小ロット品を穴明する事で、既存の量産機の生産性が向上可能です。
樹脂板に多くの小径穴を加工する必要が有ります。
ND-6A2226なら、最低毎分15,000回転から、量産穴明が可能です。

主要なオプション

  1. 1 止まり穴加工機能(BHM/BHT)

    ブラインドホールを加工するのに最適です。
    先端ブッシュ押し当て式(BHM)、ドリル接触式(BHT)の2種類をご用意しております。

  2. 2 ビジョンシステム

    基板のアライメントマーク(貫通穴)をカメラで読取り、基板の伸び縮みを自動で補正。
    より高精度な加工が可能です。

  3. 3 スピンドル保護機能(センサ検出タイプ)

    スピンドルに回転センサを搭載する事により、加工時の負荷による回転数低下を検出。
    加工を中断し、スピンドル破損を防ぎます。

仕様

項目 ND-6A2226 ND-1A221
主軸数/軸間距離 6軸/560mm
(22.0inch)
1軸/560mm
(22.0inch)
最大加工エリア 660×560mm
(26.0×22.0inch)
690×560mm
(27.2×22.0inch)
スピンドル H916F 15~160 krpm
H920E 20~200 krpm
V200A 15~200 krpm
工具直径 φ0.1 ~ 6.35mm
ADC数量 300種300本/軸
XY早送り速度 60m/min
Z軸送り速度 0.101 ~ 12.7m/min
X,Y軸位置決め精度 ±0.004mm
加工精度 ±0.015mm
数値制御装置 MARK-55N
