ステンレス

ステンレスとは…

stainlessと表記される様に『錆にくい鋼』であり、その耐食性は表面に形成する
不動態化被膜によるもの。
一言で云えば「不動態を作ってサビにくさを維持する合金で、
クロムを10.5%〜32%含んでいる鉄鋼系の合金」です。

ステンレスの中でもSUS304は、
サビにくい代表鋼種で流通量も多く安価に入手が可能です。
医療用はもちろん建材、自動車、電子部品など幅広く使用されています。
さらに耐食性を求める場合はチタン系や特殊合金もご検討ください。

弊社では代表的なSUS304の他に耐食性の良い材料のご提案もできます。
加工のご相談に限らず素材でも部品でもご依頼にお応えいたします。

加工事例一覧

「ステンレス」加工事例1 レーザー微細加工(スリット加工)

素材
SUS304
説明
厚さ20μmのステンレスの表裏に
微細なスリット加工を実施。
用途・業界
>医療 >電子 >自動車 >食品
加工技術
>レーザー加工(切断)

「ステンレス」加工事例2 レーザー微細加工(パターン加工)

素材
SUS304
説明
ステンレスの表面に微細な
パターンを加工する事により、
撥水性を得られます。
用途・業界
>医療 >電子 >自動車 >食品
加工技術
>レーザ加工

「ステンレス」加工事例3 レーザー微細加工(ディンプル加工)

素材
SUS304
説明
φ10μm、深さ5μmの
ディンプル加工を施しました。
用途・業界
>医療 >電子 >自動車 >食品
加工技術
>レーザ加工

「ステンレス」加工事例4 レーザー微細切断(トリミング加工)

素材
SUS304
説明
厚さ50μmのステンレスに、
線幅100μmにてトリミング加工
を実施しました。
用途・業界
>医療 >電子 >自動車 >食品
加工技術
>レーザー加工(切断)

「ステンレス」加工事例5 レーザー微細切断(トリミング加工)

素材
SUS304
説明
厚さ100μmのステンレスに、
残り線幅500μmのトリミング加工
を実施しました。
用途・業界
>医療 >電子 >自動車 >食品
加工技術
>レーザー加工(切断)

「ステンレス」加工事例6 レーザー微細切断(側面そぎ落とし)

素材
SUS304
説明
φ2mmの丸棒の側面を50μmレーザ加工で削りました。
用途・業界
>医療 >電子 >自動車 >食品
加工技術
>レーザー加工(切断)
        正面画像
        横画像

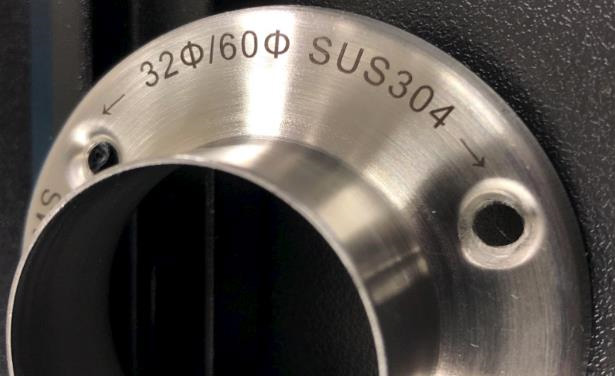

「ステンレス」加工事例7 レーザーマーキング(円弧・文字数字)

素材
SUS304
寸法
ODφ60mm、IDφ32mm
説明
ステンレス配管部品に
レーザー刻印を施しました。
曲面や刻印し難い場所にも
ピンポイントで文字やイラストを
刻むことができます。
寸法を明記する事で類似サイズのパーツのつけ間違え防止にも
繋がります。
用途・業界
>医療 >電子 >自動車 >食品
加工技術
>レーザ刻印(通常[表層刻印])

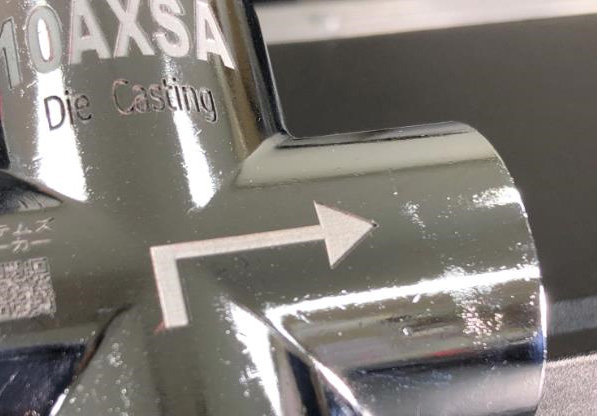

「ステンレス」加工事例8 レーザーマーキング(曲面・記号)

素材
SUS304
説明
ステンレス部品(ダイカスト)に
レーザー刻印で矢印を施しました。
目視で識別ができる様に
白や黒といった刻印ができます。
インクジェット印刷と異なり、
色褪せし難いのも特徴です。
用途・業界
>医療 >電子 >自動車 >食品
加工技術
>レーザ刻印(通常[表層刻印])

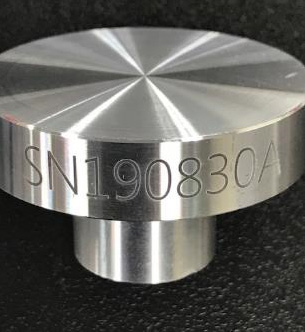

「ステンレス」加工事例9 レーザーマーキング(曲面・文字数字)

素材
SUS304
説明
ステンレス部品にレーザー刻印で製造番号を施しました。
加工サンプルの文字高さは
5mmです。
用途・業界
>医療 >電子 >自動車 >食品
加工技術
>レーザ刻印(通常[表層刻印])

「ステンレス」加工事例10 レーザーマーキング(カラー・QRコード・データマトリックス)

素材
SUS304
説明
ステンレス板にレーザー刻印を
施しました。
10mm角のQRコード・
データマトリックスです。
黒色だけでなく、カラー刻印ができ、
色分けでの管理も可能です。
用途・業界
>医療
加工技術
>レーザ刻印(通常[表層刻印])

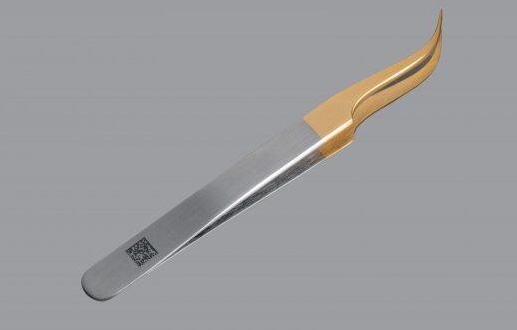

「ステンレス」加工事例11 レーザーマーキング(平面・QRコード)

素材
SUS304
説明
ステンレス製ピンセットに
レーザー刻印を施しました。
6mm角のQRコードも
問題なく読み取れます。
洗浄しても落ちない刻印なので
トレーサビリティの管理にも
役立つはずです。
用途・業界
>医療 >電子 >自動車 >食品
加工技術
>レーザ刻印(通常[表層刻印])

「ステンレス」加工事例12 レーザーマーキング(注射針・目印)

素材
SUS
説明
注射針ににレーザで円周上にマーキングを実施。
注射時の差し込み深さの目視確認を容易にします。
用途・業界
>医療
加工技術
>レーザ刻印(通常[表層刻印])

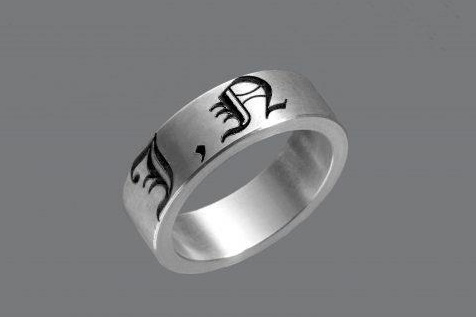

「ステンレス」加工事例13 レーザーマーキング(曲面・デザイン)

素材
ステンレス
説明
曲面対応の為、リングにも
崩れることなく刻印可能です。
ステンレスとチタンには、
カラー発色ができます。
用途・業界
>医療 >電子 >自動車 >食品
加工技術
>レーザ刻印(通常[表層刻印])

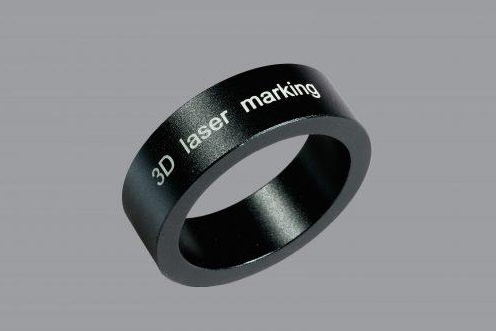

「ステンレス」加工事例14 レーザーマーキング(曲面・文字数字)

素材
黒色ステンレス
説明
白色だけでなく黒色の曲面に
レーザー刻印可能です。
めっき層を除去しステンレスの
色味を活かしたデザインを
施すことができます。
用途・業界
>医療 >電子 >自動車 >食品
加工技術
>レーザ刻印(通常[表層刻印])

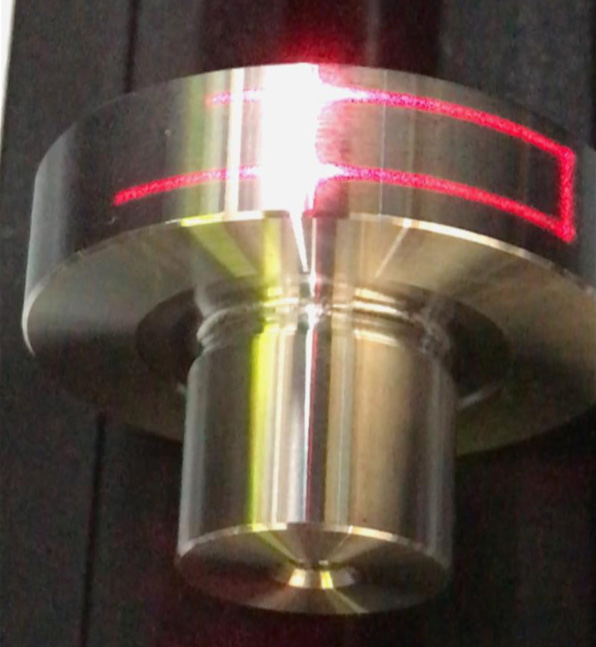

「ステンレス」加工事例15 レーザーマーキング(曲面・数字)

素材
SUS304
説明
ステンレス部品にレーザー刻印で
製造番号を施しました。
部品交換時のLOT番号管理にも
最適です。
用途・業界
>医療 >電子 >自動車 >食品
加工技術
>レーザ刻印(通常[表層刻印])

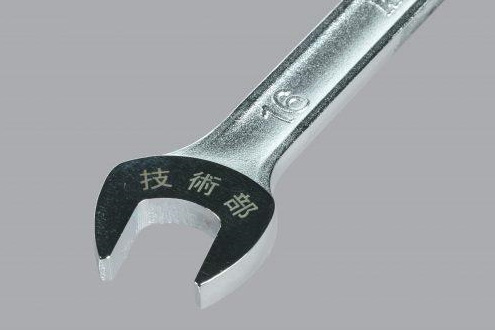

「ステンレス」加工事例16 レーザーマーキング(円弧・文字)

素材
ステンレス
説明
工具にレーザー刻印を施しました。整備現場等での工具の紛失時
にも役立ちます。
用途・業界
>医療 >電子 >自動車 >食品
加工技術
>レーザ刻印(通常[表層刻印])

「ステンレス」加工事例17 レーザーパイプ加工(C型スリット)

素材
ステンレス
説明
φ0.4mmのパイプにC型スリット加工を実施しました。フレキシブルな曲げ性能を得られます。
用途・業界
>医療 >電子 >自動車 >食品
加工技術
>レーザー加工(切断)

「ステンレス」加工事例18 レーザーパイプ加工(スリット)

素材
ステンレス
説明
φ0.5mmのパイプに0.1mm幅のスリット加工を実施しました。チャッキングのツメなどに使用されます。
用途・業界
>医療 >電子 >自動車 >食品
加工技術
>レーザー加工(切断)

「ステンレス」加工事例19 レーザーパイプ加工(溝加工)

素材
ステンレス
説明
φ0.5mmのパイプに0.02mm幅のスリット加工を実施しました。外部との摩擦抵抗を減らすことが出来ます。
用途・業界
>医療 >電子 >自動車 >食品
加工技術
>レーザー加工(切断)

「ステンレス」加工事例20 レーザーパイプ加工(多穴加工)

素材
ステンレス
説明
φ0.4mmのパイプにφ0.05mmの穴加工を実施しました。
用途・業界
>医療 >電子 >自動車 >食品
加工技術
>レーザー加工(切断)
